Rybinový systém

Problém
Tvar rybinového spojení se používá velmi často. Tento princip není nový, přesto však jeho ruční výroba není hospodárná.
Boční plochy spojení přenášejí vertikální sílu trámu s čepy na trám s vyfrézovaným dlabem pro čep.


Řešení
Pomocí patentovaného frézovacího systému Lignatool jste schopni toto vhodné spojení dřeva hospodárně vyrobit i bez počítačem řízená zařízení ve vlastním provoze během krátké doby.



… díky této nové metodě je toto spojení dřeva na dřevo znovu zajímavé, perfektní spojení dřeva, jednoduše rychlé a čisté …

Možnosti = Spoje dřeva
Trám v sloupku Výměna - střešní okno Rohový spoj Hřebenový spoj
Podélný spoj Boční nosník k hlavnímu nosníku Krokev k hřebenové vaznici Krokev ke krajové vaznici

Roh zimní zahrady Trám k BSH stěně


Video

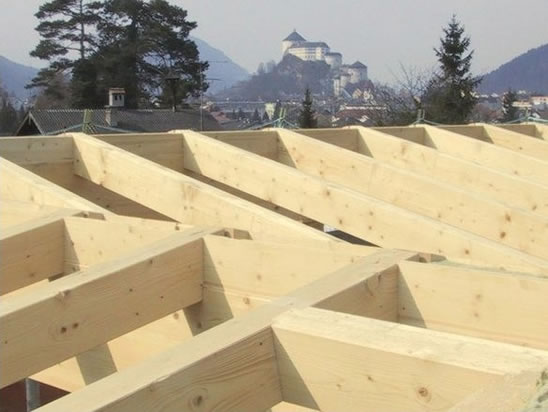

Příklady zákazníků



Aplikace
Šablonu čepu fixovat Frézovací hloubku seřídit Otočením o 90 ̊ aretovat Čep frézovat
Šablonu dlabu seřídit Šablonu otvoru připevnit Horní frézku aretovat Dlab vyfrézovat

Přednosti
• Bezpečná práce díky patentovanému vedení frézy
Na stůl horní frézky se našroubuje aretovací deska. Horní frézka se zavěsí na bezpečnostní vedení frézy. Tak je možné pracovat bezpečně a bez námahy.
• Šikmo nastavitelné dorazy
Horizontální doraz lze k vertikálnímu dorazu nastavit až +- 60° šikmo, šikmé frézování může být realizováno na krokvi (výměna svislých střešních oken) také pomocí dorazů Simplex.
• Spojování dřeva s vysokou řemeslnickou kvalitou
Požadavky na estetickou kvalitu spojů dřeva jsou velmi náročné, což je důležité zejména u viditelných dřevěných konstrukcí.
• Mobilní pro dílnu nebo staveniště
Dodáváno v praktickém a vodotěsném umělohmotném boxu (Systainer).
• Vysoká hospodárnost
Vyrobíte 10 až 15 spojů dřeva za jednu pracovní hodinu, tudíž zůstává zhodnocení práce ve vašem provoze.
• Rychlá a jednoduchá montáž
Zvláště užitečné při montáži viditelných dřevěných konstrukcí, nejsou zapotřebí žádné pomocné práce, ani žádné rušivé kovové součásti při dodávce.
• Nejsou zapotřebí žádné kovové spojovací části
Žádné shánění kovových spojovacích součástech ani náklady na jejich skladování.
• Mnohostranné využití
Rovné i šikmo skloněné spoje, například u krokví, krycích trámů hlavních a vedlejších nosníků, sloupků a vzpěr. Příčné řezání dřeva od 6x6 cm až 18x36 cm.
• Modulární koncept
Veškeré komponenty jako vedení frézky, ochrana proti třískám, dorazy atd. jsou navzájem vyměnitelné, pro jiný tvar čepu potřebujete vyměnit pouze základní desku. Také základní deska pro čepy a dlaby může být zkombinována s frézovacím systémem rybinových spojů.
• Různé délky čepů
Jednoduchou výměnou oběžného kroužku mohou být vyfrézovány čepy s délkou 15 až 28 mm.
• Kompatibilní s CNC-stroji
Tvar čepů resp. dlabů pro čepy je kompatibilní s CNC-stroji. Čepy menších trámů mohou být vyfrézovány na strojích. Dlaby na velkých trámech nebo na vrstvených trámových nosnících, které se již pro CNC-stroj nehodí, mohou být vyfrézovány ručně.
• Statický výpočet podle EC5
Od různých výrobců softwarů jsou k dispozici různé výpočetní programy.
• Různě vybavené balíčky
Balíčky jsou sestavovány vždy podle účelu použití a rozpočtu a mohou být kdykoli přizpůsobeny individuálně.



Modely a balíčky

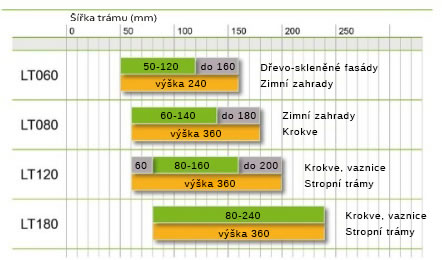

Přehled šablon (jaká šablona pro jaký účel)


LT060
LT080 LT120 LT180


Přehled balíčků (jaký balíček za jakým účelem)
Balíček
Komplet Profi Standard Start

Využití Velmi časté/profesionální Velmi časté/profesionální Časté Příležitostné/domácí
Oblast použití Střechy-stropní
a stěnové konstrukce,
krokve, vazníky, pásky,
námětky, sloupky,
zahradní nábytek
Střechy-stropní
a stěnové konstrukce
krokve, vazníky, námětky
Jednoduché střechy,
stropní a stěnové konstrukce
Jednoduché spoje dřeva
OBSAH
Systainer
Šablona otvorů

Šablona čepů

Vedení frézky
Aretovací deska
Seřizovací šablona

Horizontální doraz

Druhý horizontální
doraz

Boční doraz

Horizontální ochrana
proti třískám

Vertikální ochrana
proti třískám

Fixovací svěrka

Simplex dorazová
čelist 1 díl

Simplex dorazové
čelisti 2 díly

Vertikální doraz
